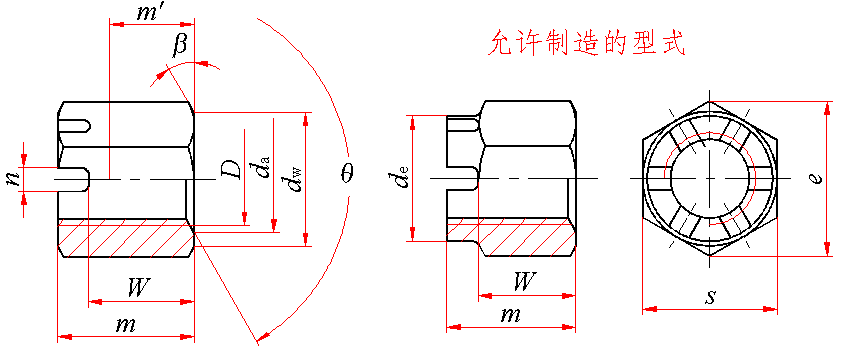

方形和六角形螺母

β＝15°~30°；θ＝90°~120°

槽的底部允许制成平底；(m-W)长度内允许制成喇叭形的螺纹孔；六角与螺母开槽端的端面交接处允许有圆钝。

标记示例：

螺纹规格D＝M12、性能等级为8级、表面氧化、A级的1型六角开槽螺母的标记：

螺母  GB/T 6178  M12

螺纹规格

D

d_a

d_e

d_w

e

m

m¢

n

s

W

开口销

千件重(钢制)
≈kg

max

min

max

min

min

min

max

min

min

min

max

max

min

max

min

M4

4.6

4

—

—

5.9

7.66

5

4.7

2.32

1.2

1.8

7

6.78

3.2

2.9

1×10

0.80

M5

5.75

5

—

—

6.9

8.79

6.7

6.34

3.52

1.4

2

8

7.78

4.7

4.4

1.2×12

1.33

M6

6.75

6

—

—

8.9

11.05

7.7

7.34

3.92

2

2.6

10

9.78

5.2

4.9

1.6×14

2.49

M8

8.75

8

—

—

11.6

14.38

9.8

9.44

5.15

2.5

3.1

13

12.73

6.8

6.44

2×16

5.36

M10

10.8

10

—

—

14.6

17.77

12.4

11.97

6.43

2.8

3.4

16

15.73

8.4

8.04

2.5×20

10.34

M12

13

12

—

—

16.6

20.03

15.8

15.37

8.3

3.5

4.25

18

17.73

10.8

10.37

3.2×22

15.34

(M14)

15.1

14

—

—

19.6

23.35

17.8

17.37

9.68

3.5

4.25

21

20.67

12.8

12.37

3.2×26

24.76

M16

17.3

16

—

—

22.5

26.75

20.8

20.28

11.28

4.5

5.7

24

23.67

14.8

14.37

4×28

36.94

M20

21.6

20

28

27.16

27.7

32.95

24

23.16

13.52

4.5

5.7

30

29.16

18

17.3

4×36

64.99

M24

25.9

24

34

33

33.2

39.55

29.5

28.66

16.16

5.5

6.7

36

35

21.5

20.66

5×40

114.7

M30

32.4

30

42

41

42.7

50.85

34.6

33.6

19.44

7

8.5

46

45

25.6

24.76

6.3×50

233.2

M36

38.9

36

50

49

51.1

60.79

40

39

23.52

7

8.5

55

53.8

31

30

6.3×65

394.3

注：尽可能不采用括号内的规格。

钢

公差

6H

标准

GB 196-81、GB 197-81

等级

6、8、10

标准

GB 3098.2-82

产品等级

A用于d≤16；B用于d>16

标准

GB 3103.1-82

① 不经处理；② 镀锌钝化 GB 5267-85；③ 氧化。

GB 5779.2-86

GB 90-85
