方形和六角形螺母

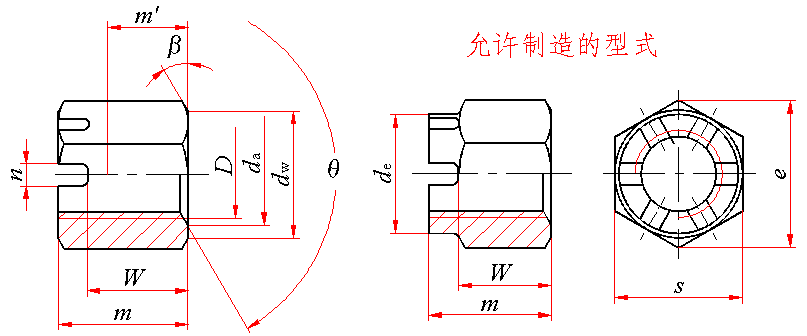

β＝15°～30°；θ＝90°～120°

槽的底部允许制成平底；(m—W)长度内允许制成喇叭形的螺纹孔；六角与螺母开槽端的端面交接处允许有圆钝。

标记示例：

螺纹规格D＝M8×1、性能等级为8级、表面氧化A级的1型六角开槽细牙螺母的标记：

螺母  GB 9457  M8×1

螺纹规格

D×P

d_a

d_e

d_w

e

m

m¢

n

s

W

开口销

千件重(钢制)
≈kg

max

min

max

min

min

min

max

min

min

max

min

max

min

max

min

M8×1

8.75

8

—

—

11.6

14.38

9.8

9.44

5.15

3.1

2.5

13

12.73

6.8

6.44

2×16

5.21

M10×1

(M10×1.25)

10.8

10

—

—

14.6

17.77

12.4

11.97

6.43

3.4

2.8

16

15.73

8.4

8.04

2.5×20

10.34

M12×1.5

(M12×1.25)

13

12

—

—

16.6

20.03

15.8

15.37

8.3

4.25

3.5

18

17.73

10.8

10.37

3.2×22

15.34

(M14×1.5)

15.1

14

—

—

19.6

23.35

17.8

17.37

9.68

4.25

3.5

21

20.67

12.8

12.37

3.2×26

24.87

M16×1.5

17.3

16

—

—

22.5

26.75

20.8

20.28

11.28

5.7

4.5

24

23.67

14.8

14.37

4×28

36.94

(M18×1.5)

19.5

18

25

24.16

24.8

29.56

21.8

20.96

12.08

5.7

4.5

27

26.16

15.8

15.1

4×32

46.15

M20×2

(M20×1.5)

21.6

20

28

27.16

27.7

32.95

24

23.16

13.52

5.7

4.5

30

29.16

18

17.3

4×36

64.99

(M22×1.5)

23.7

22

30

29.16

31.4

37.29

27.4

26.56

14.85

6.7

5.5

34

33

19.4

18.56

5×40

97.04

M24×2

25.9

24

34

33

33.2

39.55

29.5

28.66

16.16

6.7

5.5

36

35

21.5

20.66

5×40

114.7

(M27×2)

29.1

27

38

37

38

45.2

31.8

30.8

18.37

6.7

5.5

41

40

23.8

22.96

5×45

168.1

M30×2

32.4

30

42

41

42.7

50.85

34.6

33.6

19.44

8.5

7

46

45

25.6

24.76

6.3×50

233.2

(M33×2)

35.6

33

46

45

46.6

55.37

37.7

36.7

22.16

8.5

7

50

49

28.7

27.86

6.3×60

302.0

M36×3

38.9

36

50

49

51.1

60.79

40

39

23.52

8.5

7

55

53.8

31

30

6.3×65

394.3

技术条件

材料

螺纹公差

机械性能等级

公差产品等级

表面处理

钢

6H

6、8、10(D≤16)

A级用于D≤16；B级用于D＞16

1.氧化；2.不经处理；3.镀锌钝化

注：尽可能不采用括号内的规格。

钢

公差

6H

标准

GB 196、GB 197

等级

6、8、10

标准

GB 3098.4

产品等级

A级用于d≤16; B级用于d>16

标准

GB 3103.1

①不经处理；

②镀锌钝化 GB 5267

GB 5779.2

GB 90
