2型六角螺母(GB/T 6175—2016)
2型六角螺母(GB/T 6175—2016)
|

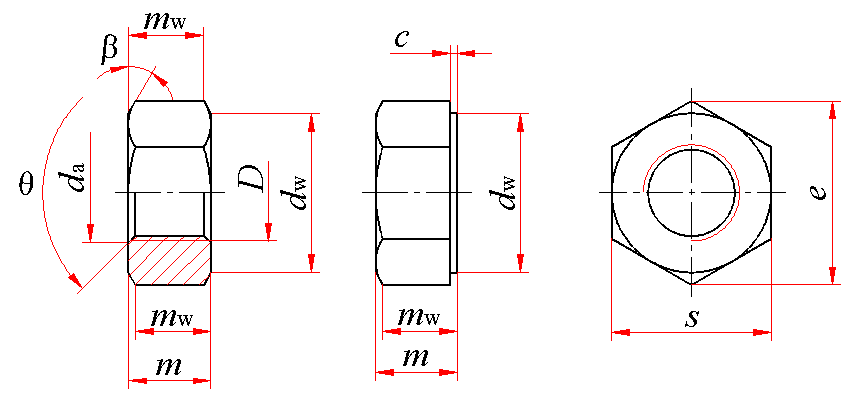

2型六角螺母(GB/T 6175—2016) mm |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||
|
1) β＝15°~30° ； 2) 垫圈面型，应在订单中注明 ； 3) θ＝90°~120° |
|||||||||||
|
标记示例： 螺纹规格D＝M12、性能等级为9级、表面氧化、产品等级为A级的2型六角螺母的标记： 螺母 GB/T 6175 M12 |
|||||||||||
|
螺纹规格 |
c max |
da |
dw min |
e min |
m |
mw min |
s |
||||
|
D |
螺距 P |
max |
min |
max |
min |
max |
min |
||||
|
M5 |
0.8 |
0.5 |
5.75 |
5.00 |
6.9 |
8.79 |
5.1 |
4.8 |
3.84 |
8.00 |
7.78 |
|
M6 |
1 |
0.5 |
6.75 |
6.00 |
8.9 |
11.05 |
5.7 |
5.4 |
4.32 |
10.00 |
9.78 |
|
M8 |
1.25 |
0.6 |
8.75 |
8.00 |
11.6 |
14.38 |
7.5 |
7.14 |
5.71 |
13.00 |
12.73 |
|
M10 |
1.5 |
0.6 |
10.8 |
10.0 |
14.6 |
17.77 |
9.3 |
8.94 |
7.15 |
16.00 |
15.73 |
|
M12 |
1.75 |
0.6 |
13 |
12 |
16.6 |
20.03 |
12.00 |
11.57 |
9.26 |
18.00 |
17.73 |
|
(M14) |
2 |
0.6 |
15.1 |
14.0 |
19.6 |
23.36 |
14.1 |
13.4 |
10.7 |
21.00 |
20.67 |
|
M16 |
2 |
0.8 |
17.3 |
16.0 |
22.5 |
26.75 |
16.4 |
15.7 |
12.6 |
24.00 |
23.67 |
|
M20 |
2.5 |
0.8 |
21.6 |
20.0 |
27.7 |
32.95 |
20.3 |
19.0 |
15.2 |
30.00 |
29.16 |
|
M24 |
3 |
0.8 |
25.9 |
24.0 |
33.2 |
39.55 |
23.9 |
22.6 |
18.1 |
36 |
35 |
|
M30 |
3.5 |
0.8 |
32.4 |
30.0 |
42.7 |
50.85 |
28.6 |
27.3 |
21.8 |
46 |
45 |
|
M36 |
4 |
0.8 |
38.9 |
36.0 |
51.1 |
60.79 |
34.7 |
33.1 |
26.5 |
55.0 |
53.8 |
|
技术条件 |
材料 |
螺纹公差 |
机械性能等级 |
公差产品等级 |
表面处理 |
||||||
|
钢 |
6H |
9、12 |
D≤16mm：A级；D＞16mm：B级 |
氧化 |
|||||||
|
注：尽可能不采用括号内的规格。 |
|||||||||||
|
质量 kg |
|||||||||||
|
螺纹规格 |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
M20 |
M24 |
M30 |
M36 |
|
每1000件钢制品的质量≈ |
1.30 |
2.41 |
5.25 |
9.90 |
15.25 |
23.96 |
36.36 |
65.62 |
112.5 |
230.5 |
396.0 |
