六角螺母 C级(GB/T 41—2016)
六角螺母 C级(GB/T 41—2016)
|

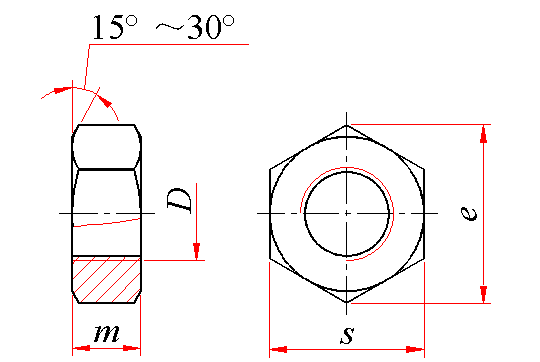

六角螺母C级(GB/T 41—2016)mm |
|||||||
|---|---|---|---|---|---|---|---|
|
|
|||||||
|
标记示例： 螺纹规格D＝M12、性能等级为5级、不经表面处理、产品等级为C级的六角螺母的标记： 螺母 GB/T 41 M12 |
|||||||
|
螺纹规格 D |
螺距 P |
e min |
m |
s |
千件重(钢制) |
||
|
max |
min |
公称＝max |
min |
||||
|
M5 |
0.8 |
8.63 |
5.6 |
4.4 |
8 |
7.64 |
1.13 |
|
M6 |
1 |
10.89 |
6.4 |
4.9 |
10 |
9.64 |
2.10 |
|
M8 |
1.25 |
14.20 |
7.9 |
6.4 |
13 |
12.57 |
4.54 |
|
M10 |
1.5 |
17.59 |
9.5 |
8 |
16 |
15.57 |
8.60 |
|
M12 |
1.75 |
19.85 |
12.2 |
10.4 |
18 |
17.57 |
13.33 |
|
(M14) |
2 |
22.78 |
13.9 |
12.1 |
21 |
20.16 |
19.98 |
|
M16 |
2 |
26.17 |
15.9 |
14.1 |
24 |
23.16 |
30.45 |
|
(M18) |
2.5 |
29.56 |
16.9 |
15.1 |
27 |
26.16 |
42.31 |
|
M20 |
2.5 |
32.95 |
19 |
16.9 |
30 |
29.16 |
58.37 |
|
(M22) |
2.5 |
37.29 |
20.2 |
18.1 |
34 |
33 |
82.00 |
|
(M27) |
3 |
45.2 |
24.7 |
22.6 |
41 |
40 |
148.0 |
|
(M33) |
3.5 |
55.37 |
29.5 |
27.4 |
50 |
49 |
268.8 |
|
(M39) |
4 |
66.44 |
34.3 |
31.8 |
60 |
58.8 |
455.9 |
|
(M45) |
4.5 |
76.95 |
36.9 |
34.4 |
70 |
68.1 |
663.1 |
|
(M52) |
5 |
88.25 |
42.9 |
40.4 |
80 |
78.1 |
1012 |
|
(M60) |
5.5 |
99.21 |
48.9 |
46.4 |
90 |
87.8 |
1418 |
|
技术条件 |
材料 |
螺纹公差 |
机械性能等级 |
公差产品等级 |
表面处理 |
千件重(钢制) |
|
|
钢 |
7H |
D≤M16：5 M16＜D≤M39：4、5 D＞M39：按协议 |
C级 |
不经处理 |
|||
|
注：带括号的规格为非优选的螺纹规格。 |
|||||||
技术条件和引用标准
|
技术条件和引用标准 |
||
|---|---|---|
|
材料 |
钢 |
|
|
通用技术条件 |
GB/T 16938 |
|
|
螺纹 |
公差 |
7H |
|
标准 |
GB/T 193 、GB/T 9145 |
|
|
机械性能 |
等级 |
M5＜d≤ M39：5 ； d>M39 : 按协议 |
|
标准 |
GB/T 3098.2 |
|
|
公差 |
产品等级 |
C级 |
|
标准 |
GB/T 3103.1 |
|
|
表面处理 |
不经处理； 电镀技术要求按GB/T 5267.1； 非电解锌片涂层技术要求按GB/T 5267.2； 热浸镀锌层技术要求按GB/T 5267.3； 如需其他技术要求或表面处理，应由供需协议 |
|
|
验收及包装 |
GB/T 90.1 、GB/T 90.2 |
|
