六角螺母(GB 52—1976)

六角螺母(GB 52—1976)

GB 52-76标准已经废止很多年。现由GB6170、GB41等标准替代。
GB 52到目前还存在的唯一价值是，当用采用14对边的扳手匹配M8的螺母时，只有GB52标准的M8螺母才是最合适的，其螺母边对边为14mm，而其它标准如DIN934 GB6170 GB41等其M8螺母对边都是13mm。
由于该标准过于古老，以至于在某些时候人们将GB52 M8的螺母称之为14P M8螺母（即对边为14mm的螺母)也不愿提及它的标准号。

技术条件和引用标准
技术条件按 GB 61-76 的规定;
对航空等专业按有关标准的规定制造，在标记中应加字母H：例如“HM10 GB 52-76”

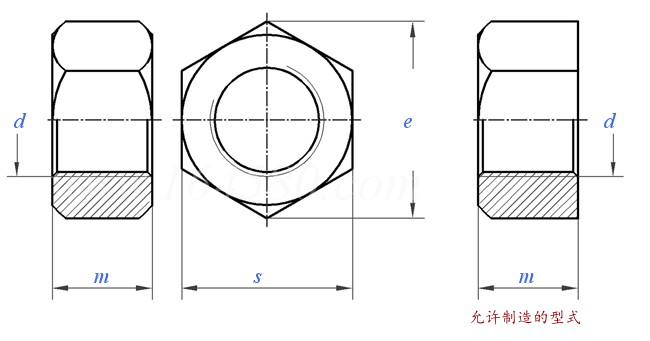

螺纹尺寸d		M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)
P	螺距	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2
s	最大值=公称	3.2	4	5	5.5	7	8	10	14	17	19	22
	最小值	3.04	3.84	4.84	5.34	6.8	7.8	9.8	13.76	16.76	18.72	21.72
m	公称	1.3	1.6	2	2.4	3.2	4	5	6	8	10	11
	最小值	1.1	1.4	1.8	2.2	2.96	3.76	4.76	5.76	7.71	9.71	10.65
	最大值	1.5	1.8	2.2	2.6	3.44	4.24	5.24	6.24	8.29	10.29	11.35
e		3.7	4.6	5.8	6.3	8.1	9.2	11.5	16.2	19.6	21.9	25.4
千件重kg		0.075	0.119	0.22	0.393	0.844	1.24	2.317	5.674	10.99	16.32	25.28
螺纹尺寸d		M16	(M18)	M20	(M22)	M24	(M27)	M30	M36	M42	M48
P	螺距	2	2.5	2.5	2.5	3	3	3.5	4	4.5	5
s	最大值=公称	24	27	30	32	36	41	46	55	65	75
	最小值	23.72	26.72	29.72	31.66	35.66	40.66	45.66	54.6	64.6	74.6
m	公称	13	14	16	18	19	22	24	28	32	38
	最小值	12.65	13.65	15.65	17.65	18.58	21.58	23.58	27.58	31.5	37.5
	最大值	13.35	14.35	16.35	18.35	19.42	22.42	24.42	28.42	32.5	38.5
e		27.7	31.2	34.6	36.9	41.6	47.3	53.1	63.5	75	86.5
千件重kg		34.12	44.19	61.91	75.94	111.9	168	234.2	370.9	598.6	957.3

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
螺纹规格	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24	(M27)	M30	M36	M42	M48
每1000件钢制品的质量≈	0.075	0.119	0.22	0.393	0.844	1.24	2.317	5.674	10.99	16.32	25.28	34.12	44.19	61.91	75.94	111.9	168	234.2	370.9	598.6	957.3
