焊接六角螺母(GB/T 13681—1992)
焊接六角螺母(GB/T 13681—1992)
|
焊接六角螺母(GB/T 13681—1992)mm |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

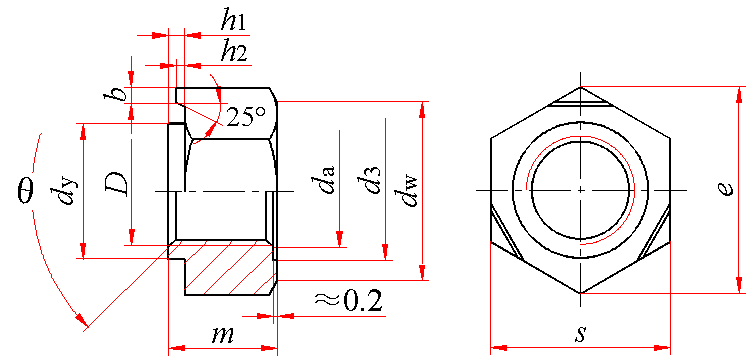

θ＝90°～120° |
||||||||||||
|
标记示例： 螺纹规格D＝M10、材料为含碳量不大于0.25%的钢、不经表面处理的焊接六角螺母的标记： 螺母 GB/T 13681 M10 |
||||||||||||
|
螺纹规格 (D或D×P) |
da |
dw min |
dy |
d3 |
h1 |
千件重(钢制) |
||||||
|
max |
min |
max |
min |
max |
min |
max |
min |
|||||
|
M4 |
— |
— |
4.6 |
4 |
7.88 |
5.97 |
5.885 |
6.18 |
6 |
0.65 |
0.55 |
1.09 |
|
M5 |
— |
— |
5.75 |
5 |
8.88 |
6.96 |
6.87 |
7.22 |
7 |
0.70 |
0.60 |
1.48 |
|
M6 |
— |
— |
6.75 |
6 |
9.63 |
7.96 |
7.87 |
8.22 |
8 |
0.75 |
0.60 |
2.18 |
|
M8 |
M8×1 |
— |
8.75 |
8 |
12.63 |
10.45 |
10.34 |
10.77 |
10.5 |
0.90 |
0.75 |
4.55 |
|
M10 |
M10×1 |
(M10×1.25) |
10.8 |
10 |
15.63 |
12.45 |
12.34 |
12.77 |
12.5 |
1.15 |
0.95 |
8.13 |
|
M12 |
M12×1.5 |
(M12×1.25) |
13 |
12 |
17.37 |
14.75 |
14.64 |
15.07 |
14.8 |
1.40 |
1.20 |
11.79 |
|
(M14) |
(M14×1.5) |
— |
15.1 |
14 |
19.57 |
16.75 |
16.64 |
17.07 |
16.8 |
1.80 |
1.60 |
16.35 |
|
M16 |
M16×1.5 |
— |
17.3 |
16 |
21.57 |
18.735 |
18.605 |
19.13 |
18.8 |
1.80 |
1.60 |
22.24 |
|
螺纹规格 (D或D×P) |
h2 |
b |
m |
s |
e min |
|||||||
|
max |
min |
max |
min |
max |
min |
max |
min |
|||||
|
M4 |
— |
— |
0.35 |
0.25 |
1 |
0.6 |
3.5 |
3.2 |
9 |
8.78 |
9.83 |
|
|
M5 |
— |
— |
0.40 |
0.30 |
1 |
0.6 |
4 |
3.7 |
10 |
9.78 |
10.95 |
|
|
M6 |
— |
— |
0.40 |
0.30 |
1.12 |
0.68 |
5 |
4.7 |
11 |
10.73 |
12.02 |
|
|
M8 |
M8×1 |
— |
0.50 |
0.35 |
1.25 |
0.75 |
6.5 |
6.14 |
14 |
13.73 |
15.38 |
|
|
M10 |
M10×1 |
(M10×1.25) |
0.65 |
0.50 |
1.55 |
0.95 |
8 |
7.64 |
17 |
16.73 |
18.74 |
|
|
M12 |
M12×1.5 |
(M12×1.25) |
0.80 |
0.60 |
1.55 |
0.95 |
10 |
9.64 |
19 |
18.67 |
20.91 |
|
|
(M14) |
(M14×1.5) |
— |
1.0 |
0.80 |
1.9 |
1.1 |
11 |
10.3 |
22 |
21.67 |
24.27 |
|
|
M16 |
M16×1.5 |
— |
1.0 |
0.80 |
1.9 |
1.1 |
13 |
12.3 |
24 |
23.67 |
26.51 |
|
|
技术条件 |
材料 |
螺纹公差 |
机械性能保证载荷，N |
公差产品等级 |
表面处理 |
|||||||
|
含碳量不大于0.25%， 且具有可焊性的钢 |
6G |
M4 |
6800 |
A级 |
1.不经处理 2.镀锌钝化 |
|||||||
|
M5 |
11000 |
|||||||||||
|
M6 |
15500 |
|||||||||||
|
M8、M8×1 |
28300 |
|||||||||||
|
M10、M10×1、M10×1.25 |
44800 |
|||||||||||
|
M12、M12×1.5、M12×1.25 |
65300 |
|||||||||||
|
M14、M14×1.5 |
89700 |
|||||||||||
|
M16、M16×1.5 |
123000 |
|||||||||||
|
注：尽可能不采用括号内的规格。 |
||||||||||||
技术条件和引用标准
|
技术条件和引用标准 |
|||||
|---|---|---|---|---|---|
|
材料 |
|
|
|
含碳量不大于0.25%, 且具有可焊性的钢 |
|
|
螺纹 |
公差 |
|
6G |
||
|
标准 |
|
GB 196、GB 197 |
|||
|
机械性能 |
保证载荷 |
|
按表中规定 |
||
|
试验方法 |
|
按GB 3098. 2 的规定 |
|||
|
公差 |
产品等级 |
|
除规定以外，其余按A 级 |
||
|
标准 |
|
GB 3103.1 |
|||
|
表面粗糙度 |
|
|
|
牙侧为Ra 6. 3；牙顶及牙底不作规定 |
|
|
表面处理 |
|
|
|
①不经处理； ②镀锌钝化 GB5267 |
|
|
表面缺陷 |
|
|
|
GB 5779.2 |
|
|
验收及包装 |
合格质量水平(AQL) |
主要尺寸项目 |
螺纹通规：1.5 螺纹止规：2.5 d1：1.5 h1：1.5 |
||
|
次要尺寸项目 |
所有其他的每一个尺寸项目：2.5 |
||||
|
— |
|
其余按 GB 90 |
|||
