方形和六角形螺母

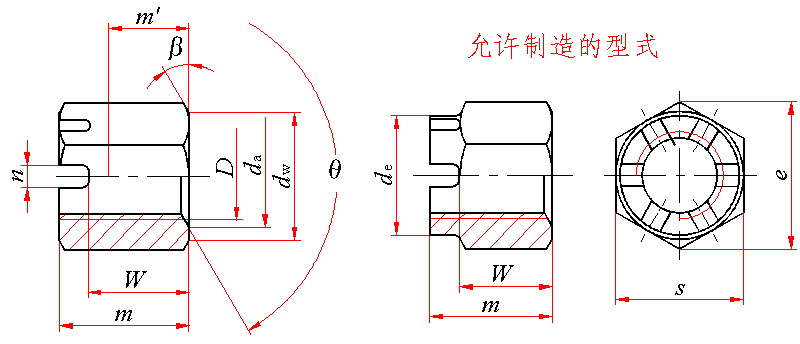

β＝15°～30°；θ＝90°～120°

槽的底部允许制成平底；(m—W)长度内允许制成喇叭形的螺纹孔；六角与螺母开槽端的端面交接处允许有圆钝。

标记示例：

螺纹规格D＝M8×1、性能等级为8级、表面氧化A级的2型六角开槽细牙螺母的标记：

螺母  GB 9458  M8×1

螺纹规格

d_a

d_e

d_w

e

m

m¢

n

s

W

开口销

D×P

max

min

max

min

min

min

max

min

min

max

min

max

min

max

min

M8×1

8.75

8

—

—

11.6

14.38

10.5

10.07

5.71

3.1

2.5

13

12.73

7.5

7.14

2×16

M10×1

(M10×1.25)

10.8

10

—

—

14.6

17.77

13.3

12.87

7.15

3.4

2.8

16

15.73

9.3

8.94

2.5×20

M12×1.5

(M12×1.25)

13

12

—

—

16.6

20.03

17

16.57

9.26

4.25

3.5

18

17.73

12

11.57

3.2×22

(M14×1.5)

15.1

14

—

—

19.6

23.35

19.1

18.58

10.7

4.25

3.5

21

20.67

14.1

13.67

3.2×26

M16×1.5

17.3

16

—

—

22.5

26.75

22.4

21.88

12.6

5.7

4.5

24

23.67

16.4

15.97

4×28

(M18×1.5)

19.5

18

25

24.16

24.8

29.56

23.6

22.76

13.5

5.7

4.5

27

26.16

17.6

16.9

4×32

M20×2

(M20×1.5)

21.6

20

28

27.16

27.7

32.95

26.3

25.46

15.2

5.7

4.5

30

29.16

20.3

19.46

4×36

(M22×1.5)

23.7

22

30

29.16

31.4

37.29

29.8

28.96

16.4

6.7

5.5

34

33

21.8

20.5

5×40

M24×2

25.9

24

34

33

33.2

39.55

31.9

30.9

18.1

6.7

5.5

36

35

23.9

23.06

5×40

(M27×2)

29.1

27

38

37

38

45.2

34.7

33.7

20.3

6.7

5.5

41

40

26.7

25.4

5×45

M30×2

32.4

30

42

41

42.7

50.85

37.6

36.6

21.8

8.5

7

46

45

28.6

27.76

6.3×50

(M33×2)

35.6

33

46

45

46.6

55.37

41.5

40.5

24.7

8.5

7

50

49

32.5

30.9

6.3×60

M36×3

38.9

36

50

49

51.1

60.79

43.7

42.7

26.5

8.5

7

55

53.8

34.7

33.7

6.3×65

技术条件

材料

螺纹公差

机械性能等级

公差产品等级

表面处理

钢

6H

8(D≤16)、10

A级用于D≤16；B级用于D＞16

1.氧化；2.镀锌钝化

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M8×1

M10×1

M10×1.25

M12×1.5

M12×1.25

M14×1.5

M16×1.5

M18×1.5

M20×2

M20×1.5

每1000件钢制品的质量≈

5.79

11.23

16.72

26.38

40.23

50.55

71.81

螺纹规格

M22×1.5

M24×2

M27×2

M30×2

M33×2

M36×3

每1000件钢制品的质量≈

106.2

124.7

184.4

256.0

333.7

434.2
