六角薄螺母 无倒角(GB/T 6174—2016)
六角薄螺母 无倒角(GB/T 6174—2016)
|

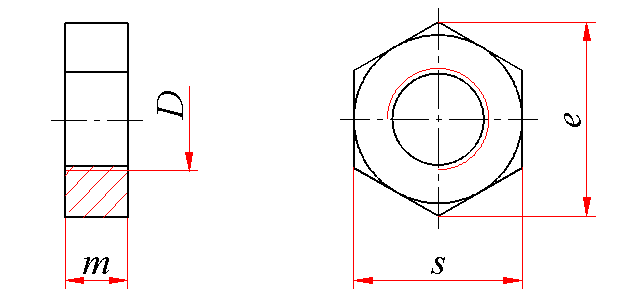

六角薄螺母无倒角(GB/T 6174—2016)mm |
|||||||
|---|---|---|---|---|---|---|---|
|
|
|||||||
|
标记示例： 螺纹规格D＝M6、性能等级(硬度)为110HV30、产品等级为B级、无倒角的六角薄螺母的标记： 螺母 GB/T 6174 M6 |
|||||||
|
螺纹规格 D |
螺距 P |
e min |
m |
s |
千件重(钢制) |
||
|
max |
min |
公称＝max |
min |
||||
|
M1.6 |
0.35 |
3.28 |
1.00 |
0.75 |
3.2 |
2.9 |
0.03 |
|
M2 |
0.4 |
4.18 |
1.20 |
0.95 |
4.0 |
3.7 |
0.07 |
|
M2.5 |
0.45 |
5.31 |
1.60 |
1.35 |
5.0 |
4.7 |
0.15 |
|
M3 |
0.5 |
5.88 |
1.80 |
1.55 |
5.5 |
5.2 |
0.20 |
|
(M3.5) |
0.6 |
6.44 |
2.00 |
1.75 |
6.0 |
5.7 |
0.27 |
|
M4 |
0.7 |
7.5 |
2.20 |
1.95 |
7.00 |
6.64 |
0.41 |
|
M5 |
0.8 |
8.63 |
2.70 |
2.45 |
8.00 |
7.64 |
0.63 |
|
M6 |
1 |
10.89 |
3.2 |
2.9 |
10.00 |
9.64 |
1.24 |
|
M8 |
1.25 |
14.2 |
4.0 |
3.7 |
13.00 |
12.57 |
2.63 |
|
M10 |
1.5 |
17.59 |
5.0 |
4.7 |
16.00 |
15.57 |
5.05 |
|
技术条件 |
材料 |
螺纹公差 |
机械性能等级 |
公差产品等级 |
表面处理 |
千件重(钢制) |
|
|
钢 |
6H |
硬度 110HV30，min |
B |
不经处理 |
|||
|
有色金属 |
CU2、CU3、AL4 |
简单处理 |
|||||
|
注：尽可能不采用括号内的规格。 |
|||||||
技术条件和引用标准
|
技术条件和引用标准 |
|||
|---|---|---|---|
|
材料 |
钢 |
有色金属 |
|
|
通用技术条件 |
GB/T 16938 |
||
|
螺纹 |
公差 |
6H |
|
|
标准 |
GB/T 193、GB/T 9145 |
||
|
机械性能 |
硬度≥110HV30 |
材料符合 GB/T 3098.10 |
|
|
公差 |
产品等级 |
B级 |
|
|
标准 |
GB/T 3103.1 |
||
|
表面缺陷 |
GB/T 5779.2 |
— |
|
|
表面处理 |
— |
不经处理； 电镀技术要求按GB/T 5267.1； 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理； 电镀技术要求按GB/T 5267.1； |
|
— |
如需其他技术要求或表面处理，应由供需协议 |
||
|
验收及包装 |
GB/T 90.1、GB/T 90.2 |
||
