球面六角螺母(GB/T 804—1988)
球面六角螺母(GB/T 804—1988)
|

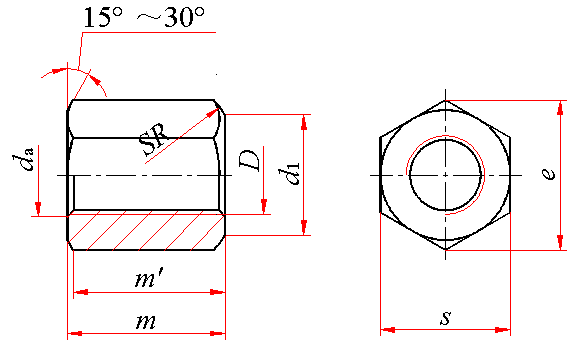

球面六角螺母(GB/T804—1988)mm |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||
|
标记示例： 螺纹规格D＝M20、机械性能为8级、表面氧化的球面六角螺母的标记： 螺母 GB 804 M20 |
|||||||||||
|
螺纹规格 D |
da |
d1 |
e min |
m |
m¢ min |
R |
s |
千件重(钢制) |
|||
|
max |
min |
max |
min |
max |
min |
||||||
|
M6 |
6.75 |
6 |
7.5 |
11.05 |
10.29 |
9.71 |
7.77 |
10 |
10 |
9.78 |
3.87 |
|
M8 |
8.75 |
8 |
9.5 |
14.38 |
12.35 |
11.65 |
9.32 |
12 |
13 |
12.73 |
7.64 |
|
M10 |
10.8 |
10 |
11.5 |
17.77 |
16.35 |
15.65 |
12.52 |
16 |
16 |
15.73 |
15.45 |
|
M12 |
13 |
12 |
14 |
20.03 |
20.42 |
19.58 |
15.66 |
20 |
18 |
17.73 |
22.53 |
|
M16 |
17.3 |
16 |
18 |
26.75 |
25.42 |
24.58 |
19.66 |
25 |
24 |
23.67 |
50.56 |
|
M20 |
21.6 |
20 |
22 |
32.95 |
32.5 |
31.5 |
25.2 |
32 |
30 |
29.16 |
96.08 |
|
M24 |
25.9 |
24 |
26 |
39.85 |
38.5 |
37.5 |
30.0 |
36 |
36 |
35 |
164.9 |
|
M30 |
32.4 |
30 |
32 |
50.85 |
48.5 |
47.5 |
38.0 |
40 |
46 |
45 |
360.4 |
|
M36 |
38.9 |
36 |
38 |
60.79 |
55.6 |
54.4 |
43.52 |
50 |
55 |
53.8 |
586.6 |
|
M42 |
45.4 |
42 |
44 |
72.09 |
65.6 |
64.4 |
51.52 |
63 |
65 |
63.8 |
999.7 |
|
M48 |
51.8 |
48 |
50 |
82.6 |
75.6 |
74.4 |
59.52 |
70 |
75 |
73.1 |
1522 |
技术条件和引用标准
|
技术条件和引用标准 |
||
|---|---|---|
|
材料 |
钢 |
|
|
螺纹 |
公差 |
6H |
|
标准 |
GB 196、GB 197 |
|
|
机械性能 |
等级 |
8、10 |
|
标准 |
GB 3098.2 |
|
|
公差 |
产品等级 |
A级用于d≤16; B级用于d>16 |
|
标准 |
GB 3103.1 |
|
|
表面处理 |
氧化 |
|
|
表面缺陷 |
GB 5779.2 |
|
|
验收及包装 |
GB 90 |
|
