方形和六角形螺母

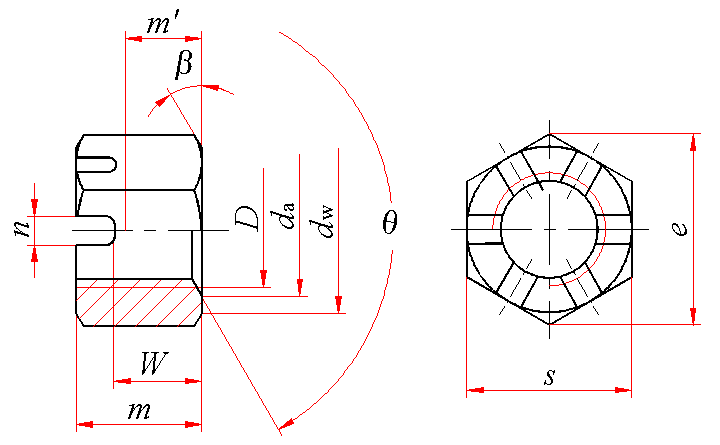

β＝15°～30°；θ＝90°～120°

槽的底部允许制成平底；(m-W)长度内允许制成喇叭形的螺纹孔；六角与螺母开槽端的端面交接处允许有圆钝。

标记示例：

螺纹规格D＝M12、性能等级为04级、不经表面处理、A级的六角开槽薄螺母的标记：

螺母  GB/T 6181  M12

螺纹规格

D

d_a

d_w

e

m

m′

n

s

W

开口销

千件重(钢制)
≈kg

max

min

min

min

max

min

min

max

min

max

min

max

min

M5

5.75

5

6.9

8.79

5.1

4.8

3.84

2

1.4

8

7.78

3.1

2.8

1.2×12

0.96

M6

6.75

6

8.9

11.05

5.7

5.4

4.32

2.6

2

10

9.78

3.2

2.9

1.6×14

1.71

M8

8.75

8

11.6

14.38

7.5

7.14

5.71

3.1

2.5

13

12.73

4.5

4.2

2×16

3.87

M10

10.8

10

14.6

17.77

9.3

8.94

7.15

3.4

2.8

16

15.73

5.3

5

2.5×20

7.35

M12

13

12

16.6

20.03

12

11.57

9.26

4.25

3.5

18

17.73

7

6.64

3.2×22

11.00

(M14)

15.1

14

19.6

23.35

14.1

13.4

10.7

4.25

3.5

21

20.67

9.1

8.74

3.2×26

18.38

M16

17.3

16

22.5

26.75

16.4

15.7

12.6

5.7

4.5

24

23.67

10.4

9.97

4×28

27.67

M20

21.6

20

27.7

32.95

20.3

19

15.2

5.7

4.5

30

29.16

14.3

13.6

4×36

52.74

M24

25.9

24

33.2

39.55

23.9

22.6

18.1

6.7

5.5

36

35

15.9

15.2

5×40

88.88

M30

32.4

30

42.7

50.85

28.6

27.3

21.8

8.5

7

46

45

19.6

18.76

6.3×50

186.1

M36

38.9

36

51.1

60.79

34.7

33.1

26.5

8.5

7

55

53.8

25.7

24.86

6.3×65

332.9

技术条件

材料

螺纹公差

机械性能等级

产品公差等级

表面处理

千件重(钢制)
≈kg

钢

6H

04、05

A级用于D≤16；B级用于D＞16

1．不经处理；2．镀锌钝化；3．氧化

不锈钢

A2-50

不经处理

注：尽可能不采用括号内的规格。

钢

不锈钢

公差

6H

标准

GB 196-81、GB 197-81

等级

04、05

A2-50

标准

GB 3098.2-82

GB 3098.6-86

产品等级

A 用于d≤16；B 用于d＞16

标准

GB 3103.1-82

① 不经处理；② 镀锌钝化GB 5267-85

不经处理

GB 5779.2-86

GB 90-85
