钢结构用高强度大六角螺母(GB/T 1229—2006)
钢结构用高强度大六角螺母(GB/T 1229—2006)

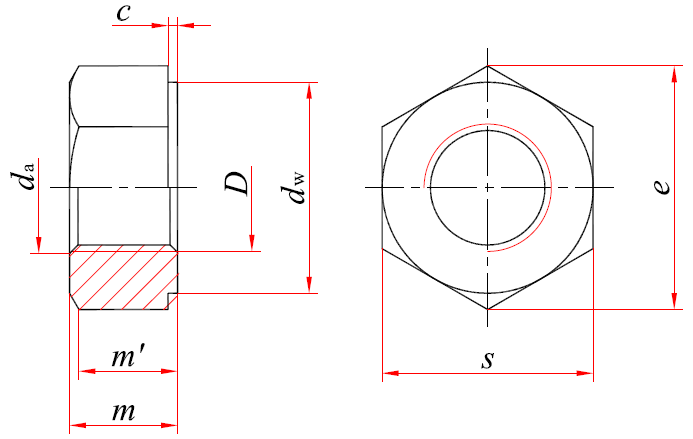

钢结构用高强度大六角螺母(GB/T 1229—2006) mm |
||||||||
---|---|---|---|---|---|---|---|---|
|
||||||||
标记示例: 螺纹规格D=M20、性能等级为10H级的钢结构用高强度大六角螺母的标记: 螺母 GB/T 1229 M20 螺纹规格D=M20、性能等级为8H级的钢结构用高强度大六角螺母的标记: 螺母 GB/T 1229 M20-8 H |
||||||||
螺纹规格D |
M12 |
M16 |
M20 |
(M22) |
M24 |
(M27) |
M30 |
|
P |
1.75 |
2 |
2.5 |
2.5 |
3 |
3 |
3.5 |
|
da |
max |
13 |
17.3 |
21.6 |
23.8 |
25.9 |
29.1 |
32.4 |
min |
12 |
16 |
20 |
22 |
24 |
27 |
30 |
|
dw |
min |
19.2 |
24.9 |
31.4 |
33.3 |
38.0 |
42.8 |
46.5 |
e |
min |
22.78 |
29.56 |
37.29 |
39.55 |
45.20 |
50.85 |
55.37 |
m |
max |
12.3 |
17.1 |
20.7 |
23.6 |
24.2 |
27.6 |
30.7 |
min |
11.87 |
16.4 |
19.4 |
22.3 |
22.9 |
26.3 |
29.1 |
|
m' |
min |
8.3 |
11.5 |
13.6 |
15.6 |
16.0 |
18.4 |
20.4 |
c |
max |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
min |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
|
s |
max |
21 |
27 |
34 |
36 |
41 |
46 |
50 |
min |
20.16 |
26.16 |
33 |
35 |
40 |
45 |
49 |
|
支承面对螺纹轴线的垂直度公差 |
0.29 |
0.38 |
0.47 |
0.50 |
0.57 |
0.64 |
0.70 |
|
每1000个钢螺母的理论质量/kg |
27.68 |
61.51 |
118.77 |
146.59 |
202.67 |
288.51 |
374.01 |
|
注:括号内的规格为第二选择系列。 |
