方形和六角形螺母

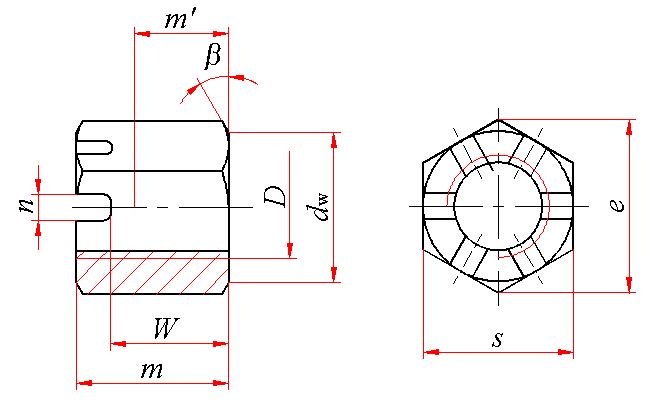

β＝15°~30°；槽的底部允许制成平底；(m-W)长度内允许制成喇叭形的螺纹孔；六角与螺母开槽端的端面交接处允许有圆钝。

标记示例：

螺纹规格D＝M5、性能等级为5级、不经表面处理、C级的1型六角开槽螺母的标记：

螺母  GB 6179  M5

螺纹规格D

d_w

e

m

m′

n

s

W

开口销

千件重(钢制)
≈kg

min

min

max

min

min

max

min

max

min

max

min

M5

6.9

8.63

7.6

6.1

3.5

2

1.4

8

7.64

5.6

4.4

1.2×12

1.22

M6

8.7

10.89

8.9

7.4

3.9

2.6

2

10

9.64

6.4

4.9

1.6×14

2.39

M8

11.5

14.20

10.94

9.14

5.1

3.1

2.5

13

12.57

7.94

6.44

2×16

5.03

M10

14.5

17.59

13.54

11.74

6.4

3.4

2.8

16

15.57

9.54

8.04

2.5×20

9.86

M12

16.5

19.85

17.17

15.37

8.3

4.25

3.5

18

17.57

12.17

10.37

3.2×22

14.84

(M14)

19.2

22.78

18.9

16.8

9.7

4.25

3.5

21

20.16

13.9

12.1

3.2×26

21.62

M16

22

26.17

21.9

19.8

11.3

5.7

4.5

24

23.16

15.9

14.1

4×28

33.35

M20

27.7

32.95

25

22.9

13.5

5.7

4.5

30

29.16

19

16.9

4×36

64.06

M24

33.2

39.55

30.3

27.8

16.2

6.7

5.5

36

35

22.3

20.2

5×40

111.5

M30

42.7

50.85

35.4

32.4

19.5

8.5

7

46

45

26.4

24.3

6.3×50

228.5

M36

51.1

60.79

40.9

38.4

23.5

8.5

7

55

53.8

31.9

29.4

6.3×65

387.8

注：尽可能不采用括号内的规格。

钢

公差

7H

标准

GB 196-81、GB 197-81

等级

4、5

标准

GB 3098.2-82

产品等级

C

标准

GB 3103.1-82

①不经处理

②镀锌钝化 GB 5267-85

GB 5779.2-86

GB 90-85
