六角厚螺母(GB/T 56—1988)
六角厚螺母(GB/T 56—1988)
|

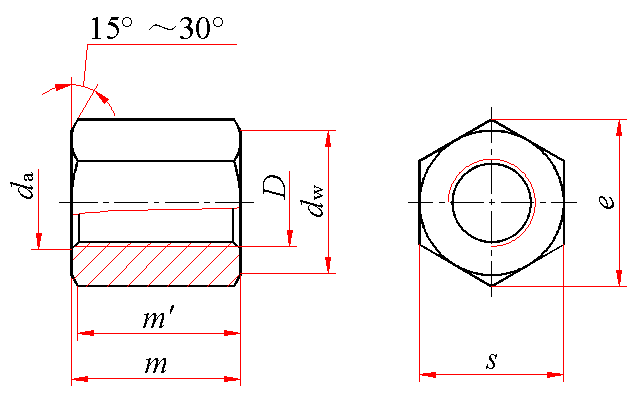

六角厚螺母(GB/T56—1988)mm |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||
|
标记示例： 螺纹规格D＝M20、机械性能为5级、不经表面处理的六角厚螺母的标记： 螺母 GB 56 M20 |
||||||||||
|
螺纹规格 D |
da |
dw |
e |
m |
m′ |
s |
千件重(钢制) |
|||
|
max |
min |
min |
min |
max |
min |
min |
max |
min |
||
|
M16 |
17.3 |
16 |
22.5 |
26.17 |
25 |
24.16 |
19.33 |
24 |
23.16 |
45.94 |
|
(M18) |
19.5 |
18 |
24.8 |
29.56 |
28 |
27.16 |
21.73 |
27 |
26.16 |
66.33 |
|
M20 |
21.6 |
20 |
27.7 |
32.95 |
32 |
30.4 |
24.32 |
30 |
29.16 |
92.72 |
|
(M22) |
23.7 |
22 |
31.4 |
37.29 |
35 |
33.4 |
26.72 |
34 |
33 |
136.3 |
|
M24 |
25.9 |
24 |
33.2 |
39.55 |
38 |
36.4 |
29.12 |
36 |
35 |
160.0 |
|
(M27) |
29.1 |
27 |
38 |
45.2 |
42 |
40.4 |
32.32 |
41 |
40 |
237.7 |
|
M30 |
32.4 |
30 |
42.7 |
50.85 |
48 |
46.4 |
37.12 |
46 |
45 |
352.0 |
|
M36 |
38.9 |
36 |
51.1 |
60.79 |
55 |
53.1 |
42.48 |
55 |
53.8 |
572.6 |
|
M42 |
45.4 |
42 |
60.6 |
72.09 |
65 |
63.1 |
50.48 |
65 |
63.8 |
979.5 |
|
M48 |
51.8 |
48 |
69.4 |
82.6 |
75 |
73.1 |
58.48 |
75 |
73.1 |
1495 |
|
注：尽可能不采用括号内的规格。 |
||||||||||
技术条件和引用标准
|
技术条件和引用标准 |
||
|---|---|---|
|
材料 |
钢 |
|
|
螺纹 |
公差 |
6H |
|
标准 |
GB 196、GB 197 |
|
|
机械性能 |
等级 |
5、8、10 |
|
标准 |
GB 3098.2 |
|
|
公差 |
产品等级 |
B级 |
|
标准 |
GB 3103.1 |
|
|
表面处理 |
① 不经处理 ② 氧化 |
|
|
表面缺陷 |
GB 5779.2 |
|
|
验收及包装 |
GB 90 |
|
