钢结构用扭剪型高强度螺栓联接副 螺母(GB/T 3632—2008)
钢结构用扭剪型高强度螺栓联接副 螺母(GB/T 3632—2008)
|

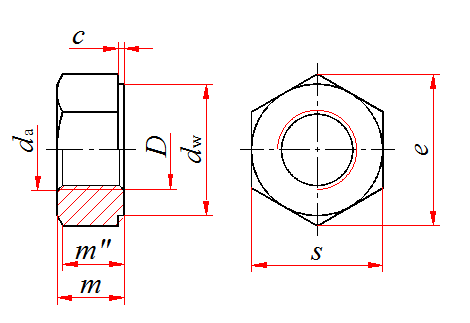

钢结构用扭剪型高强度螺栓连接副 螺母(GB/T 3632—2008) mm |
|||||||
|---|---|---|---|---|---|---|---|
|
|
|||||||
|
螺纹规格D |
M16 |
M20 |
(M22) |
M24 |
(M27) |
M30 |
|
|
P |
2 |
2.5 |
2.5 |
3 |
3 |
3.5 |
|
|
da |
max |
17.3 |
21.6 |
23.8 |
25.9 |
29.1 |
32.4 |
|
min |
16 |
20 |
22 |
24 |
27 |
30 |
|
|
dw |
min |
24.9 |
31.4 |
33.3 |
38.0 |
42.8 |
46.5 |
|
e |
min |
29.56 |
37.29 |
39.55 |
45.20 |
50.85 |
55.37 |
|
m |
max |
17.1 |
20.7 |
23.6 |
24.2 |
27.6 |
30.7 |
|
min |
16.4 |
19.4 |
22.3 |
22.9 |
26.3 |
29.1 |
|
|
m" |
min |
11.5 |
13.6 |
15.6 |
16.0 |
18.4 |
20.4 |
|
c |
max |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
|
min |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
|
|
s |
max |
27 |
34 |
36 |
41 |
46 |
50 |
|
min |
26.16 |
33 |
35 |
40 |
45 |
49 |
|
|
支承面对螺纹轴线的全跳动公差 |
0.38 |
0.47 |
0.50 |
0.57 |
0.64 |
0.70 |
|
|
每1000件钢螺母的质量/kg |
61.51 |
118.77 |
146.59 |
202.67 |
288.51 |
374.01 |
|
|
注：括号内的规格为第二选择系列。 |
|||||||
