方形和六角形螺母

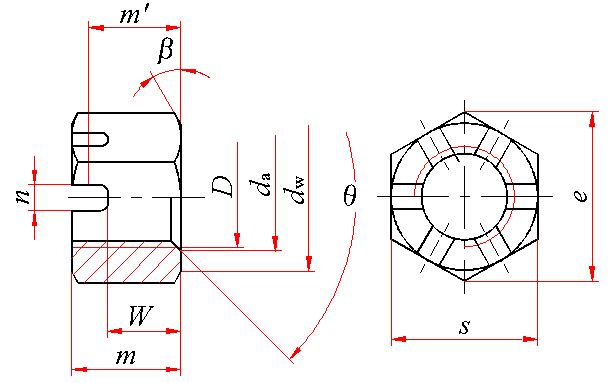

β＝15°～30°；θ＝90°～120°

槽的底部允许制成平底；(m-W)长度内允许制成喇叭形的螺纹孔；六角与螺母开槽端面交接处允许有圆钝

标记示例：

螺纹规格D＝M10×1、性能等级04级、不经表面处理A级的六角开槽细牙薄螺母的标记：

螺母  GB 9459  M10×1

螺纹规格

D×P

d_a

d_w

e

m

m¢

n

s

W

开口销

max

min

min

min

max

min

min

max

min

max

min

max

min

M8×1

8.75

8

11.6

14.38

7.5

7.14

5.71

3.1

2.5

13

12.73

4.5

4.2

2×16

M10×1

(M10×1.25)

10.8

10

14.6

17.77

9.3

8.94

7.15

3.4

2.8

16

15.73

5.3

5

2.5×20

M12×1.5

(M12×1.25)

13

12

16.6

20.03

12

11.57

9.26

4.25

3.5

18

17.73

7

6.64

3.2×22

(M14×1.5)

15.1

14

19.6

23.35

14.1

13.4

10.7

4.25

3.5

21

20.67

9.1

8.74

3.2×26

M16×1.5

17.3

16

22.5

26.75

16.4

15.7

12.6

5.7

4.5

24

23.67

10.4

9.97

4×28

(M18×1.5)

19.5

18

24.8

29.56

17.6

16.9

13.5

5.7

4.5

27

26.16

11.6

10.9

4×32

M20×2

(M20×1.5)

21.6

20

27.7

32.95

20.3

19

15.2

5.7

4.5

30

29.16

14.3

13.6

4×36

(M22×1.5)

23

22

31.4

37.29

21.8

20.5

16.4

6.7

5.5

34

33

14.8

14.1

5×40

M24×2

25.9

24

33.2

39.55

23.9

22.6

18.1

6.7

5.5

36

35

15.9

15.2

5×40

(M27×2)

29.1

27

38

45.2

26.7

25.4

20.3

6.7

5.5

41

40

18.7

17.86

5×45

M30×2

32.4

30

42.7

50.85

28.6

27.3

21.8

8.5

7

46

45

19.6

18.76

6.3×50

(M33×2)

35.6

33

46.6

55.37

32.5

30.9

24.7

8.5

7

50

49

23.5

22.66

6.3×60

M36×3

38.9

36

51.1

60.79

34.7

33.1

26.5

8.5

7

55

53.8

25.7

24.86

6.3×65

技术条件

材料

螺纹公差

机械性能等级

公差产品等级

表面处理

钢

6H

04、05

A级用于D≤16；B级用于D＞16

1.不经处理；2.镀锌钝化；3.氧化

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M8×1

M10×1

M10×1.25

M12×1.5

M12×1.25

M14×1.5

M16×1.5

M18×1.5

M20×2

M20×1.5

每1000件钢制品的质量≈

3.87

7.35

11.00

18.41

27.67

36.11

52.74

螺纹规格

M22×1.5

M24×2

M27×2

M30×2

M33×2

M36×3

每1000件钢制品的质量≈

73.16

88.88

136.9

186.1

252.2

332.9
