1型六角螺母 细牙(GB/T 6171—2016)
GB/T 6171-2016 为 1 型细牙六角螺母标准，采用细牙螺纹，机械强度高，产品等级分 A（D≤16mm）、B（D＞16mm）级，使用精密连接，冲击力大的的场景（如机械、汽车、航空航 天领域），而像 GB/T 6170（粗牙）、GB/T 6172.1（薄螺母）等则分别侧重普通连接、空间受限或低强度需求场景。
1型六角螺母 细牙(GB/T 6171—2016)
|

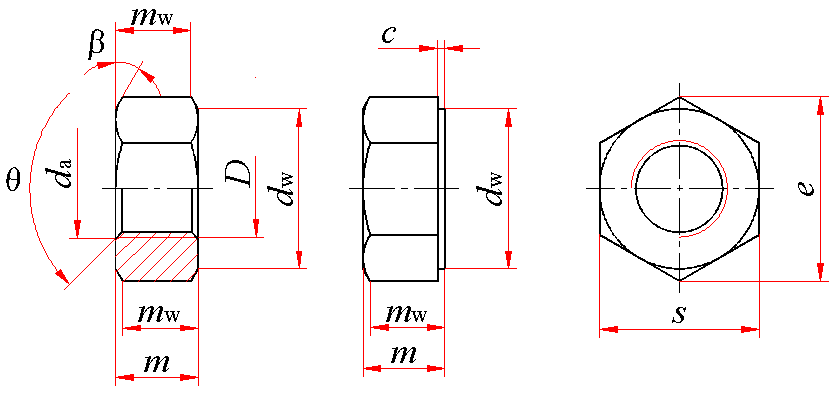

1型六角螺母细牙(GB/T 6171—2016)mm |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||||
|
1) β＝15°～30° ； 2) 垫圈面型，应在订单中注明 ； 3) θ＝90°～120° |
||||||||||||
|
A级用于D≤16mm；B级用于D＞16mm的螺母。 |
||||||||||||
|
标记示例： 螺纹规格D＝M16×1.5、细牙螺纹、性能等级为8级、表面镀锌钝化、产品等级为A级的1型六角螺母的标记： 螺母 GB/T 6171 M16×1.5 |
||||||||||||
|
螺纹规格 D×P |
c |
da |
dw min |
e min |
m |
mw min |
s |
千件重(钢制) |
||||
|
max |
min |
max |
min |
max |
min |
公称＝max |
min |
|||||
|
M8×1 |
0.60 |
0.15 |
8.75 |
8.00 |
11.63 |
14.38 |
6.80 |
6.44 |
5.15 |
13.00 |
12.73 |
4.65 |
|
M10×1 |
0.60 |
0.15 |
10.8 |
10.0 |
14.63 |
17.77 |
8.40 |
8.04 |
6.43 |
16.00 |
15.73 |
8.61 |
|
(M10×1.25) |
0.60 |
0.15 |
10.8 |
10.0 |
14.63 |
17.77 |
8.40 |
8.04 |
6.43 |
16.00 |
15.73 |
8.76 |
|
(M12×1.25) |
0.60 |
0.15 |
13 |
12 |
16.63 |
20.03 |
10.80 |
10.37 |
8.3 |
18.00 |
17.73 |
13.21 |
|
M12×1.5 |
0.60 |
0.15 |
13 |
12 |
16.63 |
20.03 |
10.80 |
10.37 |
8.3 |
18.00 |
17.73 |
13.44 |
|
(M14×1.5) |
0.60 |
0.15 |
15.1 |
14.0 |
19.64 |
23.36 |
12.8 |
12.1 |
9.68 |
21.00 |
20.67 |
21.01 |
|
M16×1.5 |
0.8 |
0.2 |
17.3 |
16.0 |
22.49 |
26.75 |
14.8 |
14.1 |
11.28 |
24.00 |
23.67 |
31.82 |
|
(M18×1.5) |
0.8 |
0.2 |
19.5 |
18.0 |
24.85 |
29.56 |
15.8 |
15.1 |
12.08 |
27.00 |
26.16 |
40.29 |
|
M20×1.5 |
0.8 |
0.2 |
21.6 |
20.0 |
27.7 |
32.95 |
18.0 |
16.9 |
13.52 |
30.00 |
29.16 |
55.84 |
|
(M20×2) |
0.8 |
0.2 |
21.6 |
20.0 |
27.7 |
32.95 |
18.0 |
16.9 |
13.52 |
30.00 |
29.16 |
57.11 |
|
(M22×1.5) |
0.8 |
0.2 |
23.7 |
22.0 |
31.35 |
37.29 |
19.4 |
18.1 |
14.48 |
34 |
33 |
79.00 |
|
M24×2 |
0.8 |
0.2 |
25.9 |
24.0 |
33.25 |
39.55 |
21.5 |
20.2 |
16.16 |
36 |
35 |
96.92 |
|
(M27×2) |
0.8 |
0.2 |
29.1 |
27.0 |
38 |
45.2 |
23.8 |
22.5 |
18 |
41 |
40 |
142.8 |
|
M30×2 |
0.8 |
0.2 |
32.4 |
30.0 |
42.75 |
50.85 |
25.6 |
24.3 |
19.44 |
46 |
45 |
197.0 |
|
(M33×2) |
0.8 |
0.2 |
35.6 |
33.0 |
46.55 |
55.37 |
28.7 |
27.4 |
21.92 |
50 |
49 |
258.5 |
|
M36×3 |
0.8 |
0.2 |
38.9 |
36.0 |
51.11 |
60.79 |
31.0 |
29.4 |
23.52 |
55.0 |
53.8 |
343.8 |
|
(M39×3) |
1.0 |
0.3 |
42.1 |
39.0 |
55.86 |
66.44 |
33.4 |
31.8 |
25.44 |
60.0 |
58.8 |
446.6 |
|
M42×3 |
1.0 |
0.3 |
45.4 |
42.0 |
59.95 |
71.3 |
34.0 |
32.4 |
25.92 |
65.0 |
63.1 |
519.4 |
|
(M45×3) |
1.0 |
0.3 |
48.6 |
45.0 |
64.7 |
76.95 |
36.0 |
34.4 |
27.52 |
70.0 |
68.1 |
645.5 |
|
M48×3 |
1.0 |
0.3 |
51.8 |
48.0 |
69.45 |
82.6 |
38.0 |
36.4 |
29.12 |
75.0 |
73.1 |
790.3 |
|
(M52×4) |
1.0 |
0.3 |
56.2 |
52.0 |
74.2 |
88.25 |
42.0 |
40.4 |
32.32 |
80.0 |
78.1 |
996.4 |
|
M56×4 |
1.0 |
0.3 |
60.5 |
56.0 |
78.66 |
93.56 |
45.0 |
43.4 |
34.72 |
85.0 |
82.8 |
1174 |
|
(M60×4) |
1.0 |
0.3 |
64.8 |
60.0 |
83.41 |
99.21 |
48.0 |
46.4 |
37.12 |
90.0 |
87.8 |
1386 |
|
M64×4 |
1.0 |
0.3 |
69.1 |
64.0 |
88.16 |
104.86 |
51.0 |
49.1 |
39.28 |
95.0 |
92.8 |
1611 |
|
注：带括号的规格为非优选的螺纹规格。 |
||||||||||||
技术条件和引用标准
|
技术条件和引用标准 |
||||
|---|---|---|---|---|
|
材料 |
钢 |
不锈钢 |
有色金属 |
|
|
通用技术条件 |
GB/T 16938 |
|||
|
螺纹 |
公差 |
6H |
||
|
标准 |
GB/T 193、GB/T 9145 |
|||
|
机械性能 |
等级 |
8mm ≤ D ≤16mm：6、8（QT）、10（QT） 16mm＜D ≤39mm：6（QT）、8（QT） D ＞39mm：按协议 |
D ≤ 24mm：A2-70、A4-70 24mm＜D ≤ 39mm：A2-50、A4-50 D＞39mm：按协议 |
CU2、CU3、AL4 |
|
标准 |
GB/T 3098.2 |
GB/T 3098.15 |
GB/T 3098.10 |
|
|
公差 |
产品等级 |
D≤M16: A; D>M16: B |
||
|
标准 |
GB/T 3103.1 |
|||
|
表面缺陷 |
GB/T 5779.2 |
— |
— |
|
|
表面处理 |
— |
不经处理； 电镀技术要求按GB/T 5267.1; 非电解锌片涂层技术要求按 GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
简单处理； 电镀技术要求按 GB/T 5267.1 |
|
— |
如需其他技术要求或表面处理，应由供需协议 |
|||
|
验收及包装 |
GB/T 90.1 、GB/T 90.2 |
|||
|
— |
QT——淬火并回火 |
|||
